Менажерные насадки
Hollow Jet Fontana, NBJ Crystal Fountains, Hollow Jet Oase.
Hollow Jet Fontana, NBJ Crystal Fountains, Hollow Jet Oase.
Для высокоструйных фонтанных композиций лучше всего применять менажерные насадки. Эти насадки создают струи полые внутри. При одной и той же толщине струи менажерные насадки требуют воды гораздо меньше, чем цилиндрические и коноидальные насадки.
Компания CRYSTAL производит менажерные насадки диаметром струи в 50 мм. Насадка формирует водный столб высотой до 28 м.
Компания FONTANA производит менажерные насадки диаметром струи в 36,41, 50, 70, 78 и 100 мм. Самая большая насадка формирует водный столб высотой до 50 м.
Компания OASE производит менажерные насадки диаметром струи в 70, 100 и 130 мм. Самая большая насадка формирует водный столб высотой до 80 м.
Конечно, на заказ, возможно изготовление насадок, способных обеспечить поднятие водной струи и на большую высоту.
Компания CRYSTAL производит менажерные насадки диаметром струи в 50 мм. Насадка формирует водный столб высотой до 28 м.
Компания FONTANA производит менажерные насадки диаметром струи в 36,41, 50, 70, 78 и 100 мм. Самая большая насадка формирует водный столб высотой до 50 м.
Компания OASE производит менажерные насадки диаметром струи в 70, 100 и 130 мм. Самая большая насадка формирует водный столб высотой до 80 м.
Конечно, на заказ, возможно изготовление насадок, способных обеспечить поднятие водной струи и на большую высоту.
Коноидальные насадки
Smooth Bore Fontana, NEA Crystal Fountains, Comet Silver Oase, Комета.
Smooth Bore Fontana, NEA Crystal Fountains, Comet Silver Oase, Комета.
Компания CRYSTAL производит гладкоствольные насадки диаметром от 20мм следующего типаразмера: 23, 29, 39мм. Самая большая насадка дает струю высотой до 30м.
Компания FONTANA производит гладкоствольные насадки диаметром от 20мм следующего типаразмера: 22, 28, 45, 76мм. Самая большая насадка дает струю высотой до 100м.
Компания OASE не производит гладкоствольные насадки диаметром струи более 20мм. Насадка диаметром 20мм дает струю высотой до 20м.
Российская компания Фонтан Сити производит гладкоствольные насадки диаметром от 20мм следующего типаразмера: 25, 29, 38, 44, 64, 76мм.
Естественно, что все вышеперечисленные компании производят насадки и меньшего диаметра.
Сравните для примера качественные характеристики менажерной и коноидальной насадки одного и того же производителя на примере компании FONTANA:
Гладкоствольная насадка Big Smooth Bore MS диаметром 76мм для поднятия струи на высоту 30м требует 43м напора при расходе воды в 6919л/мин. Менажерная насадка Hollow Jet диаметром 78мм для поднятия струи на высоту 30м требует 42,1м напора при расходе воды в 1274л/мин. Расхода воды - в 6 раз меньше. Почувствуйте разницу!
Компания FONTANA производит гладкоствольные насадки диаметром от 20мм следующего типаразмера: 22, 28, 45, 76мм. Самая большая насадка дает струю высотой до 100м.
Компания OASE не производит гладкоствольные насадки диаметром струи более 20мм. Насадка диаметром 20мм дает струю высотой до 20м.
Российская компания Фонтан Сити производит гладкоствольные насадки диаметром от 20мм следующего типаразмера: 25, 29, 38, 44, 64, 76мм.
Естественно, что все вышеперечисленные компании производят насадки и меньшего диаметра.
Сравните для примера качественные характеристики менажерной и коноидальной насадки одного и того же производителя на примере компании FONTANA:
Гладкоствольная насадка Big Smooth Bore MS диаметром 76мм для поднятия струи на высоту 30м требует 43м напора при расходе воды в 6919л/мин. Менажерная насадка Hollow Jet диаметром 78мм для поднятия струи на высоту 30м требует 42,1м напора при расходе воды в 1274л/мин. Расхода воды - в 6 раз меньше. Почувствуйте разницу!
Гидродинамические пояснения к истечению жидкости из данного вида насадок
Коноидальные - конически сходящиеся насадки представляет собой усеченный конус, сходящийся по направлению к выходному сечению . При входе в конически сужающийся насадок струя сужается, затем вновь расширяется, соприкасается со стенками и при выходе наружу вновь претерпевает некоторое сужение. Параметры, характеризующие работу насадки являются функциями угла конусности. Расчеты показывают, что наивыгоднейшим углом конусности насадки является угол 13,24 градуса. Струя, выходящая из конически сходящегося насадка, обладает большой кинетической энергией и способностью на длительном расстоянии не распадаться на капли и сохранять свою форму. Оканчивая насадку коротким цилиндрическим участком или подводя стенки насадка перпендикулярно плоскости выходного сечения, можно получить несжимающуюся после выхода из насадка струю, обладающую большей кинетической энергией.
Коноидальные - конически сходящиеся насадки представляет собой усеченный конус, сходящийся по направлению к выходному сечению . При входе в конически сужающийся насадок струя сужается, затем вновь расширяется, соприкасается со стенками и при выходе наружу вновь претерпевает некоторое сужение. Параметры, характеризующие работу насадки являются функциями угла конусности. Расчеты показывают, что наивыгоднейшим углом конусности насадки является угол 13,24 градуса. Струя, выходящая из конически сходящегося насадка, обладает большой кинетической энергией и способностью на длительном расстоянии не распадаться на капли и сохранять свою форму. Оканчивая насадку коротким цилиндрическим участком или подводя стенки насадка перпендикулярно плоскости выходного сечения, можно получить несжимающуюся после выхода из насадка струю, обладающую большей кинетической энергией.
Эжекторные насадки типа Пенный Исток, Бублер, Каскад, Гейзер
Результатом работы эжекторных насадок является формирование пенного потока воды разного объема и разной степени насыщения его воздухом.
В уровнезависимых насадках типа Каскад, Гейзер, Бублер принцип действия эжекторных насадок основан на принципе передачи энергии одного потока, движущегося с большой скоростью, другому потоку, двигающемуся с меньшей скоростью или находящемуся в состоянии покоя. Этот процесс происходит в смесительной камере насадки, расположенной ниже общего уровня воды в чаше фонтана. Вода из сопла под давлением подается в смесительную камеру. Камера имеет либо боковые отверстия (Каскад, Гейзер), либо специально подведенную воздушную трубку (Бублер). Через эти отверстия под действием разряжения засасывается вода и воздух. Таким образом создается насыщенная газом струя воды. От формы насадки, степени погружения ее в воду относительно уровня воды в чаше фонтана и количества подаваемого в камеру воздуха зависит конечная форма струи насадки.
В насадках типа Пенный Исток вода, подаваемая от насоса в смесительную камеру насадки, смешивается только с воздухом. Поэтому насадки этого типа считаются уровненезависимыми.
В уровнезависимых насадках типа Каскад, Гейзер, Бублер принцип действия эжекторных насадок основан на принципе передачи энергии одного потока, движущегося с большой скоростью, другому потоку, двигающемуся с меньшей скоростью или находящемуся в состоянии покоя. Этот процесс происходит в смесительной камере насадки, расположенной ниже общего уровня воды в чаше фонтана. Вода из сопла под давлением подается в смесительную камеру. Камера имеет либо боковые отверстия (Каскад, Гейзер), либо специально подведенную воздушную трубку (Бублер). Через эти отверстия под действием разряжения засасывается вода и воздух. Таким образом создается насыщенная газом струя воды. От формы насадки, степени погружения ее в воду относительно уровня воды в чаше фонтана и количества подаваемого в камеру воздуха зависит конечная форма струи насадки.
В насадках типа Пенный Исток вода, подаваемая от насоса в смесительную камеру насадки, смешивается только с воздухом. Поэтому насадки этого типа считаются уровненезависимыми.

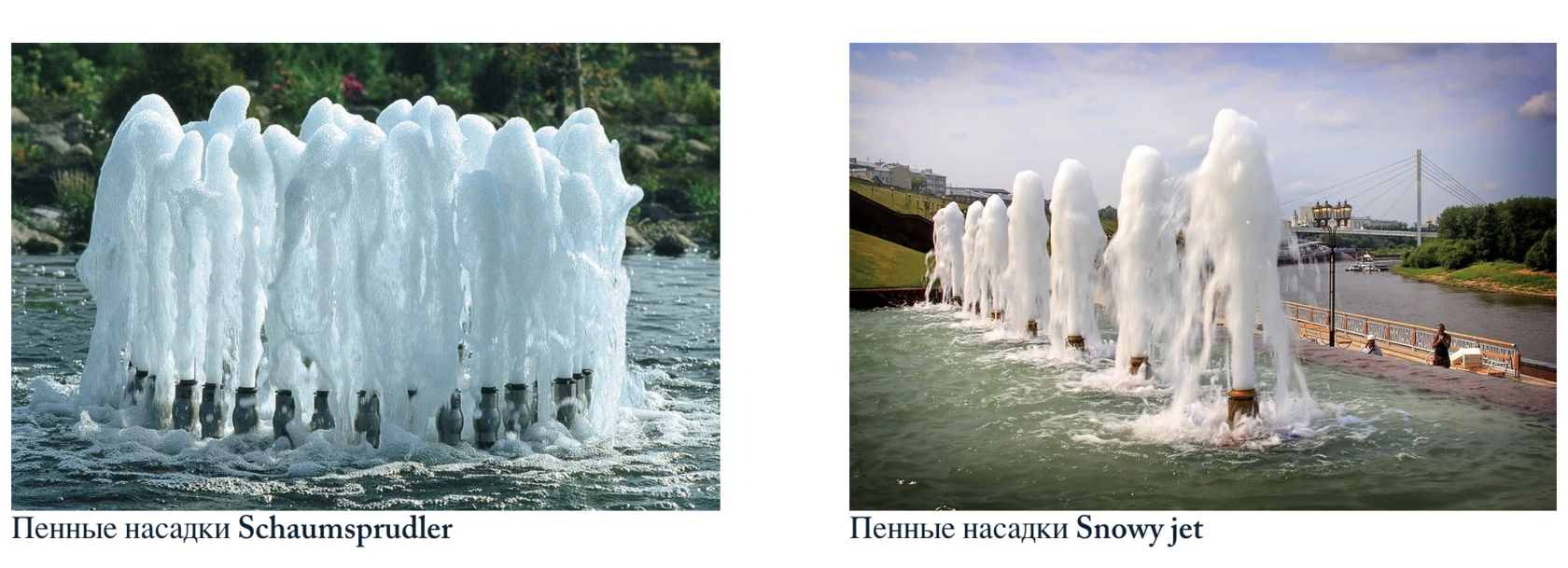

Эжекторные уровненезависимые насадки типа Пенный Исток
Фонтанные насадки типа "Пенный Исток" уровненезависимые, однако производитель регламентирует определенную посадку насадки относительно уровня воды. Насадки дают ровный пенный столб воды, как из бутылки шампанского. Вода, нагнетаемая насосом в насадку, смешивается в корпусе насадки с воздухом, засасываемым между стенками насадки, создавая, таким образом, сильно газированную смесь. Независимость от уровня воды, позволяет устанавливать насадку, при необходимости, и под довольно большим наклоном к уровню воды.
Эжекторные уровнезависимые насадки типа Бублер
Фонтанные насадки типа "Бублер" уровнезависимые и производитель регламентирует определенную посадку насадки относительно уровня воды. Насадки дают широкий пенный столб воды, типа сахарной ваты.
Вода, нагнетаемая насосом в насадку, смешивается в корпусе насадки с воздухом, засасываемым через специальную трубку в боковую стенку смесительной камеры, создавая, таким образом, сильно газированную смесь. Насадки большого размера имеют две воздушных трубки.
При подборе фонтанных насадок бублер проявляйте известную внимательность и скурпулезность - производители этих насадок в своих каталогах дают постоянно разные значения их производительности. Технические отделы этих компаний не могут дать сему событию сколько - нибудь вразумительного объяснения. Если Вы готовите серьезный проект - требуйте от компаний гарантийных писем на соответствие заявленных ими технических параметров, иначе можете попасть в просак.
Вода, нагнетаемая насосом в насадку, смешивается в корпусе насадки с воздухом, засасываемым через специальную трубку в боковую стенку смесительной камеры, создавая, таким образом, сильно газированную смесь. Насадки большого размера имеют две воздушных трубки.
При подборе фонтанных насадок бублер проявляйте известную внимательность и скурпулезность - производители этих насадок в своих каталогах дают постоянно разные значения их производительности. Технические отделы этих компаний не могут дать сему событию сколько - нибудь вразумительного объяснения. Если Вы готовите серьезный проект - требуйте от компаний гарантийных писем на соответствие заявленных ими технических параметров, иначе можете попасть в просак.

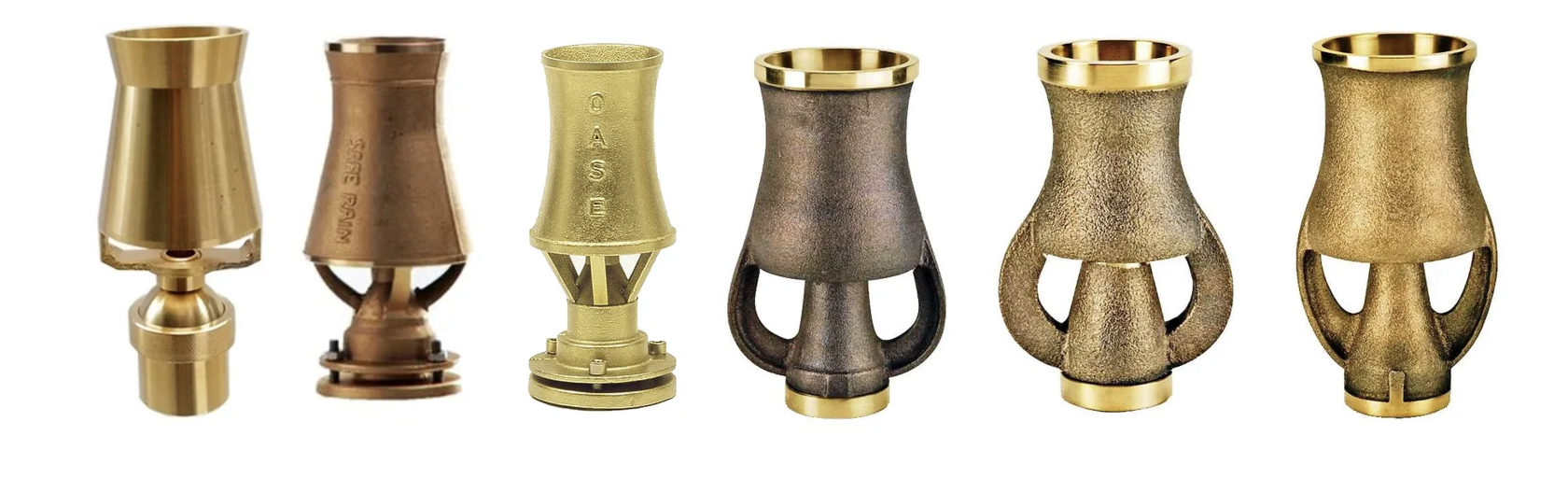

Эжекторные уровнезависимые насадки типа Каскад
Фонтанные насадки типа "Каскад" уровнезависимые и производитель регламентирует определенную посадку насадки относительно уровня воды. Насадки дают вытянутый вверх пенный столб воды, с широким основанием и заострённым верхом.
Вода, нагнетаемая насосом в насадку, смешивается в камере стакане насадки с водой фонтанной чаши, находящейся в состоянии покоя, и засасываемой в стакан снизу. От соударения двух потоков воды возникает гейзерообразный поток, устремленный вверх. Из-за разряжения, образующегося в камере стакана, в неё засасывается так же воздух, создавая, таким образом, сильно газированную смесь. Поток газированной воды выплёвывается через расширяющееся сопло фонтанной насадки, которое и формирует такой разлапистый столб вспененнной воды. От глубины погружения насадки в воду зависит объем увлекаемой вверх из фонтанной чаши воды и воздуха.
Если фонтанную насадку установить в воде выше регламентируемого производителем уровня воды, пенный столб станет менее тяжелым, менее пенным и более гейзерным, более разряженным.
Если фонтанную насадку установить в воде ниже регламентируемого производителем уровня воды, пенный столб станет более тяжелым и менее высоким.
Вода, нагнетаемая насосом в насадку, смешивается в камере стакане насадки с водой фонтанной чаши, находящейся в состоянии покоя, и засасываемой в стакан снизу. От соударения двух потоков воды возникает гейзерообразный поток, устремленный вверх. Из-за разряжения, образующегося в камере стакана, в неё засасывается так же воздух, создавая, таким образом, сильно газированную смесь. Поток газированной воды выплёвывается через расширяющееся сопло фонтанной насадки, которое и формирует такой разлапистый столб вспененнной воды. От глубины погружения насадки в воду зависит объем увлекаемой вверх из фонтанной чаши воды и воздуха.
Если фонтанную насадку установить в воде выше регламентируемого производителем уровня воды, пенный столб станет менее тяжелым, менее пенным и более гейзерным, более разряженным.
Если фонтанную насадку установить в воде ниже регламентируемого производителем уровня воды, пенный столб станет более тяжелым и менее высоким.
Эжекторные уровнезависимые насадки типа Гейзер
Фонтанные насадки типа "Гейзер" уровнезависимые и производитель регламентирует определенную посадку насадки относительно уровня воды. Насадки дают вытянутый вверх плохо сформированный цилиндрический пенный столб воды. Форма струи - нечто среднее между формами струй, которые образуются насадками "Пенный Исток" и "Каскад".
Вода, нагнетаемая насосом в насадку, смешивается в камере стакане насадки с водой фонтанной чаши, находящейся в состоянии покоя, и засасываемой в стакан снизу. От соударения двух потоков воды возникает гейзерообразный поток, устремленный вверх. Из-за разряжения, образующегося в камере стакана, в неё засасывается так же воздух, создавая, таким образом, сильно газированную смесь. От глубины погружения насадки в воду зависит объем увлекаемой вверх из фонтанной чаши воды и воздуха. Выталкиваемая вверх газированная струя проходит через цилиндрическую трубку, которая делает форму струи более компактной.
Вода, нагнетаемая насосом в насадку, смешивается в камере стакане насадки с водой фонтанной чаши, находящейся в состоянии покоя, и засасываемой в стакан снизу. От соударения двух потоков воды возникает гейзерообразный поток, устремленный вверх. Из-за разряжения, образующегося в камере стакана, в неё засасывается так же воздух, создавая, таким образом, сильно газированную смесь. От глубины погружения насадки в воду зависит объем увлекаемой вверх из фонтанной чаши воды и воздуха. Выталкиваемая вверх газированная струя проходит через цилиндрическую трубку, которая делает форму струи более компактной.
Распыляющие уровненезависимые насадки
Фонтанные насадки типа "Туман" уровненезависимые. В зависимости от формы сопла, насадки дают струю воды плоской или объемной формы, которые сформированы каплями различной дисперсности. Форма плоской струи - веер различного угла раскрытия. Форма объемной струи - облачко.
Вода, нагнетаемая насосом в насадку под большим давлением распыляется через тонкой отверстие различной формы. От формы отверстия зависит форма струи. От диаметра отверстия зависит размер капель.
Вода, нагнетаемая насосом в насадку под большим давлением распыляется через тонкой отверстие различной формы. От формы отверстия зависит форма струи. От диаметра отверстия зависит размер капель.
Фонтанные насадки с отверстиями в тонкой стенке
Фонтанные насадки типа "Вулкан" уровненезависимые. Эти фонтанные насадки формируют многоструйные картины воды в виде одно-, двух- и трёх- ярусных цветов объемной формы.
Фонтанная насадка имеет тонкий корпус с отверстиями в верхней его части диаметром 1-6мм. Высота струй таких насадок не более 3м. Струи воды при вылете из отверстия почти сразу распадаются на капли. Обычно эти насадки используются в интерьерных, маленьких уличных фонтанах или небольших прудах.
Гидродинамические пояснения к истечению жидкости из данного вида насадок
При проходе жидкости к отверстию траектории движущихся частиц отклоняются от прямолинейной формы, при этом в струе возникают центробежные силы, вследствие действия которых струя сужается, достигая наименьших размеров на некотором расстоянии после вылета от плоскости отверстия. Для круглого отверстия это расстояние равно (0,5÷1,0)d.
Фонтанная насадка имеет тонкий корпус с отверстиями в верхней его части диаметром 1-6мм. Высота струй таких насадок не более 3м. Струи воды при вылете из отверстия почти сразу распадаются на капли. Обычно эти насадки используются в интерьерных, маленьких уличных фонтанах или небольших прудах.
Гидродинамические пояснения к истечению жидкости из данного вида насадок
При проходе жидкости к отверстию траектории движущихся частиц отклоняются от прямолинейной формы, при этом в струе возникают центробежные силы, вследствие действия которых струя сужается, достигая наименьших размеров на некотором расстоянии после вылета от плоскости отверстия. Для круглого отверстия это расстояние равно (0,5÷1,0)d.
Ламинарные фонтанные насадки
Фонтанные насадки типа "Вулкан" уровненезависимые. Эти фонтанные насадки формируют многоструйные картины воды в виде одно-, двух- и трёх- ярусных цветов объемной формы.
Фонтанная насадка имеет тонкий корпус с отверстиями в верхней его части диаметром 1-6мм. Высота струй таких насадок не более 3м. Струи воды при вылете из отверстия почти сразу распадаются на капли. Обычно эти насадки используются в интерьерных, маленьких уличных фонтанах или небольших прудах.
Гидродинамические пояснения к истечению жидкости из данного вида насадок
Свободная гидравлическая струя - это поток жидкости, не ограниченный твердыми стенками. Структура гидравлических струй такова, что если в трубе, насадке или отверстии поток был ламинарным, то и покинув их он остается ламинарным, а если был турбулентным, то и в дальнейшем остается турбулентным
Фонтанная насадка имеет тонкий корпус с отверстиями в верхней его части диаметром 1-6мм. Высота струй таких насадок не более 3м. Струи воды при вылете из отверстия почти сразу распадаются на капли. Обычно эти насадки используются в интерьерных, маленьких уличных фонтанах или небольших прудах.
Гидродинамические пояснения к истечению жидкости из данного вида насадок
Свободная гидравлическая струя - это поток жидкости, не ограниченный твердыми стенками. Структура гидравлических струй такова, что если в трубе, насадке или отверстии поток был ламинарным, то и покинув их он остается ламинарным, а если был турбулентным, то и в дальнейшем остается турбулентным
